，本指南详细解析了100吨水泥罐的尺寸、结构、设计与应用，其主体通常为圆柱形立式罐体，直径约3米，总高度（含支腿）根据卸料高度需求，一般在10至15米之间，结构上，它主要由罐体、支腿、爬梯、护栏、料位计及除尘破拱系统构成，确保稳定安全与高效作业，设计需严格遵循承重、风载及抗震标准，并注重密封性以防潮防漏，该型号水泥罐广泛应用于商混站、大型工地及预制构件厂，作为核心存储设备为连续施工提供可靠的散装水泥、粉煤灰等粉料供应，是现代建筑工业化中不可或缺的基础设施。

在现代工业与建筑领域中，水泥罐作为一种重要的存储设备，广泛应用于水泥生产、混凝土搅拌站、物流仓储等场景，100吨水泥罐因其适中的容量和高效的存储能力，成为许多中小型项目的首选，本文将围绕“100吨水泥罐尺寸图”这一关键词，详细解析其结构设计、尺寸标准、材料选择以及实际应用中的注意事项,旨在为相关行业人员提供实用的参考。

100吨水泥罐的基本结构

100吨水泥罐通常由罐体、支撑结构、进出料系统、除尘装置和安全附件等部分组成，罐体多为圆柱形设计，这种形状能够有效分散内部压力，提高结构稳定性，支撑结构包括支腿或框架，确保罐体在地面或基础上的牢固安装，进出料系统通过螺旋输送机或气力输送装置实现水泥的装卸，而除尘装置则用于控制粉尘污染，符合环保要求，安全附件如液位计、压力阀和防爆装置,保障了操作过程中的安全性。

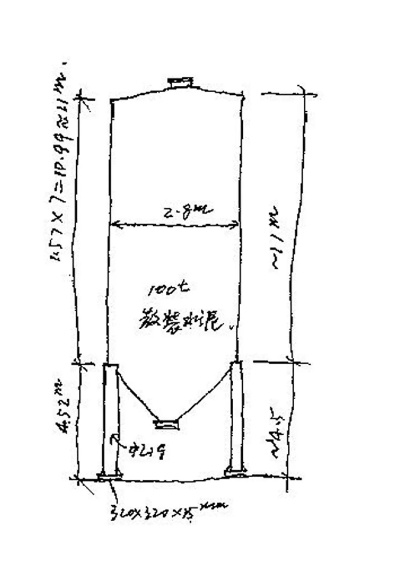

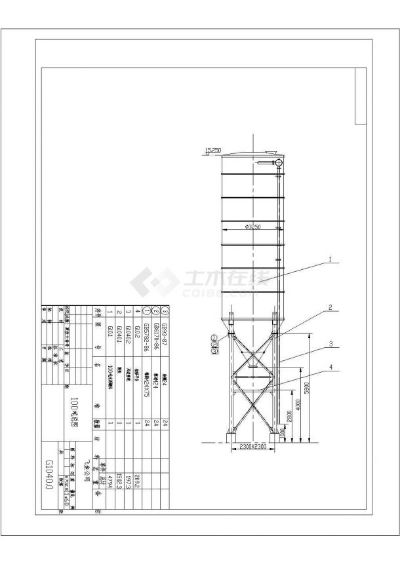

尺寸图是水泥罐设计和制造的核心依据，它不仅标注了各部件的几何参数，还体现了功能性与经济性的平衡，一张标准的100吨水泥罐尺寸图通常包括俯视图、正视图和侧视图，以及关键部位的局部放大图,确保施工人员能够准确理解和实施。

100吨水泥罐的尺寸标准

100吨水泥罐的尺寸并非固定不变，但基于行业惯例和常用设计,其典型尺寸如下：

• 直径（D）：通常在2.5米至3.5米之间，常见值为3米，这一尺寸保证了罐体有足够的横截面积来容纳水泥,同时避免过度占用空间。
• 高度（H）：包括罐体总高度和有效存储高度，总高度一般在10米到15米之间，其中有效存储部分约占80%，一个标准的100吨水泥罐总高度约为12米，有效高度为9.5米。
• 容量计算：基于圆柱体容积公式 (V = \pi r^2 h)（其中r为半径，h为有效高度），假设直径为3米，有效高度为9.5米，则理论容积约为67立方米，考虑到水泥的密度（通常为1.5吨/立方米）,实际存储量可达100吨左右。
• 其他关键尺寸：支腿间距通常为2.5米×2.5米，以提供稳定的支撑；进出料口直径一般为300毫米至500毫米；除尘器接口尺寸则根据风量需求设计，常见为400毫米×400毫米。

尺寸图还会标注板材厚度、焊接要求以及公差范围，例如罐体壁厚一般为6毫米至10毫米，底部锥体部分加厚至12毫米以承受压力,这些细节确保了罐体的耐久性和安全性。

尺寸图的设计原则与优化

设计100吨水泥罐尺寸图时,需综合考虑多个因素：

• 功能性：尺寸必须满足存储需求，避免因设计不当导致容量不足或浪费空间，过大的直径会增加占地面积,而过高的高度可能影响稳定性。
• 结构强度：尺寸图需通过力学计算，确保罐体在满载、风载和地震载荷下的稳定性，支撑结构的设计尤为重要，支腿的跨度和材质（通常为Q235B钢材）需符合国家标准。
• 经济性：在保证质量的前提下，优化尺寸可以降低材料成本和制造费用，采用标准化模块设计，减少定制化部分,提高生产效率。
• 环保与安全：尺寸图中需明确除尘装置和安全附件的安装位置，确保符合环保法规（如GB16297-1996大气污染物排放标准）和安全生产要求。

随着智能化发展，现代尺寸图常采用CAD或BIM软件绘制，实现三维可视化，便于检测冲突和优化布局，在混凝土搅拌站中，水泥罐的尺寸需与搅拌机、输送带等设备协调,避免干涉。

实际应用与注意事项

100吨水泥罐广泛应用于建筑工地、水泥厂和物流中心，在实际应用中，尺寸图是安装和维护的基础指南,以下是几点注意事项：

• 基础施工：根据尺寸图的要求，基础需采用钢筋混凝土结构，深度不少于1.5米，并确保水平度误差小于5毫米,以防止罐体倾斜。
• 安装流程：安装时需严格遵循尺寸图的标注顺序，先组装支腿，再吊装罐体，最后连接进出料系统，使用起重机时，需核对吊点位置和重量参数,避免事故。
• 维护与检查：定期检查罐体是否有变形或腐蚀，重点监控焊缝和支腿连接处，尺寸图中的腐蚀余量设计（通常增加1毫米至2毫米厚度）可延长使用寿命。
• 定制化需求：对于特殊环境（如高风压地区或寒冷地带），尺寸图需进行调整，在北方地区，增加保温层厚度会影响外部尺寸,需在图中明确标注。

100吨水泥罐尺寸图不仅是技术文档，更是工程质量的保障，随着行业发展，未来尺寸图将更注重轻量化、智能化和环保化，例如采用复合材料减少重量,或集成传感器实现实时监控。

通过对100吨水泥罐尺寸图的详细解析，我们可以看到，其设计是一个多学科交叉的过程，涉及机械工程、结构力学和环境科学，掌握尺寸图的关键要素，有助于提升项目效率和安全水平，对于从业者而言，结合实际需求灵活应用尺寸标准，将是推动行业进步的重要一环，如果您需要进一步了解或获取定制尺寸图，建议咨询专业制造商或设计院,以确保方案的可靠性与经济性。
