金属波纹管密封技术是一种先进的密封手段，它主要利用金属波纹管的弹性变形来实现密封功能，这种技术具有诸多优点，比如良好的密封性能，能有效防止介质泄漏；具备一定的补偿能力，可适应设备的热胀冷缩等位移变化；还有较高的可靠性和稳定性，在众多领域得到广泛应用，如化工行业，可确保化工介质的安全输送与储存；在航空航天领域，对于一些关键设备的密封至关重要，保障了系统的正常运行；在石油工业中，也发挥着不可或缺的作用，提升了设备的密封可靠性和使用寿命，金属波纹管密封技术不断发展创新，其应用前景十分广阔。

** 本文详细介绍了金属波纹管密封的工作原理、结构特点、材料选择、密封性能影响因素以及其在众多领域的广泛应用，金属波纹管密封凭借其独特的优势，在工业生产和工程领域中发挥着至关重要的作用，对提高设备的可靠性和安全性具有重要意义。

在现代工业中,各种机械设备的密封性能直接关系到设备的正常运行、生产效率以及产品质量，金属波纹管密封作为一种高效、可靠的密封方式，因其具有良好的弹性、耐腐蚀性和密封性能，被广泛应用于石油化工、航空航天、电力、冶金等众多领域，随着科技的不断进步，金属波纹管密封技术也在不断发展和完善，以满足日益提高的密封要求。

金属波纹管密封的工作原理

金属波纹管密封主要是利用金属波纹管的弹性变形来实现密封,当波纹管受到压力作用时，其会产生弹性变形，从而紧密贴合在密封面上，阻止介质的泄漏，波纹管在变形过程中会产生一定的自紧力，进一步增强密封效果。

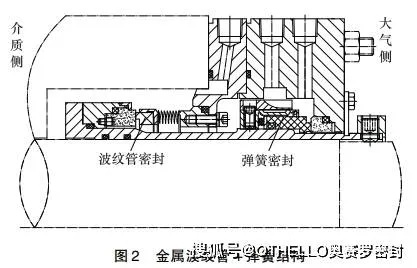

在工作时,波纹管密封通常与其他密封元件（如垫片、O形圈等）配合使用，形成多重密封结构，这样可以提高密封的可靠性和稳定性，降低泄漏的风险。

金属波纹管密封的结构特点

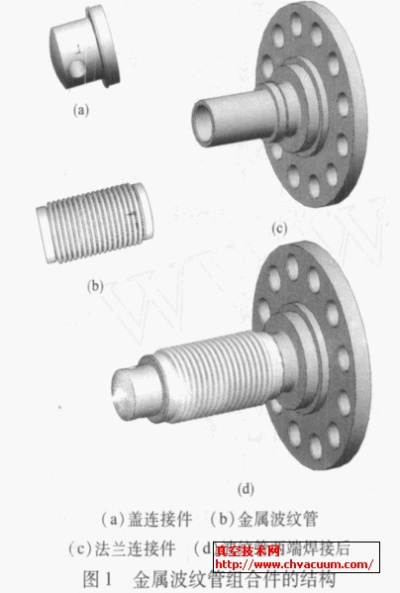

（一）金属波纹管 金属波纹管是金属波纹管密封的核心部件，它通常由薄壁金属材料制成，如不锈钢、蒙乃尔合金等，波纹管具有良好的弹性和耐腐蚀性，能够在不同的工况下稳定工作，其结构形式有多种，如U形波纹管、Ω形波纹管、多层波纹管等。

（二）密封面 密封面是与波纹管直接接触的部件，它的表面质量和粗糙度对密封性能有着重要影响，密封面通常经过精细加工，以确保与波纹管的良好贴合，常见的密封面形式有平面密封、锥面密封、球面密封等。

（三）辅助密封元件 为了进一步提高密封性能，金属波纹管密封通常还配备有辅助密封元件，如垫片、O形圈等，这些辅助密封元件可以弥补波纹管密封的不足之处，增强密封效果。

（四）连接部件 金属波纹管密封的连接部件包括波纹管与设备本体的连接以及波纹管与其他密封元件的连接，连接部件的设计和制造质量直接关系到整个密封系统的可靠性，连接方式有多种，如焊接、法兰连接、螺纹连接等。

金属波纹管密封的材料选择

（一）波纹管材料

1. 不锈钢 不锈钢具有良好的耐腐蚀性、强度和加工性能，是最常用的波纹管材料之一，常用的不锈钢牌号有304、316、316L等，304不锈钢适用于一般的腐蚀性介质，316和316L不锈钢则具有更好的耐蚀性，适用于对耐蚀性要求较高的工况。
2. 蒙乃尔合金 蒙乃尔合金是一种镍铜合金，具有优异的耐腐蚀性和高强度，它特别适用于在盐酸、硫酸、海水等强腐蚀性介质中的密封，蒙乃尔合金的价格相对较高，但由于其出色的性能，在一些特殊领域仍被广泛应用。
3. 哈氏合金 哈氏合金是一种钴基合金，具有极高的耐腐蚀性和耐热性，它能够在极端的腐蚀环境和高温条件下工作，是金属波纹管密封中最先进的材料之一，哈氏合金的价格昂贵，但在一些对密封性能要求极高的高端领域，如航空航天、核工业等，是不可或缺的材料。

（二）密封面材料

1. 不锈钢 不锈钢作为密封面材料具有良好的耐腐蚀性和机械性能，能够与波纹管形成良好的贴合，常用的不锈钢密封面材料有304、316等。
2. 硬质合金 硬质合金具有高硬度、高耐磨性和良好的耐腐蚀性，适用于在高温、高压、高速等苛刻工况下工作的密封面，常用的硬质合金有碳化钨、碳化钛等。
3. 陶瓷 陶瓷具有高硬度、高耐磨性、低摩擦系数和良好的耐腐蚀性，是一种理想的密封面材料，陶瓷密封面能够在极端的工况下保持良好的密封性能，但其脆性较大，需要注意安装和使用过程中的防护。

（三）辅助密封元件材料

1. 橡胶 橡胶具有良好的弹性和密封性能，是最常用的辅助密封元件材料之一，常用的橡胶有丁腈橡胶、氟橡胶、硅橡胶等，丁腈橡胶具有良好的耐油性和耐老化性能，适用于在石油化工领域的密封；氟橡胶具有优异的耐腐蚀性和耐高温性能，适用于在高温、强腐蚀介质中的密封；硅橡胶具有良好的耐高低温性能和电绝缘性能，适用于在电子、航空航天等领域的密封。
2. 聚四氟乙烯 聚四氟乙烯具有极低的摩擦系数、良好的耐腐蚀性和耐高低温性能，是一种理想的辅助密封元件材料，聚四氟乙烯可以制成各种形状的密封件，如垫片、O形圈等，广泛应用于各种密封场合。

金属波纹管密封性能的影响因素

（一）波纹管的几何参数

1. 波纹管的直径 波纹管的直径越大，其弹性变形能力越强，密封性能越好，但过大的直径会增加波纹管的加工难度和成本，因此需要根据实际工况选择合适的直径。
2. 波纹管的壁厚 波纹管的壁厚越厚，其强度越高，耐腐蚀性越好，但弹性变形能力会相应降低，因此需要在保证密封性能的前提下，选择合适的壁厚。
3. 波纹管的波数和波距 波纹管的波数和波距对其弹性变形能力和密封性能有着重要影响，波数越多，波距越小，波纹管的弹性变形能力越强，密封性能越好，但过多的波数和过小的波距会增加波纹管的加工难度和成本，因此需要根据实际工况选择合适的波数和波距。

（二）密封面的粗糙度和平面度 密封面的粗糙度和平面度对密封性能有着重要影响，粗糙度越小，平面度越高，密封面与波纹管的贴合越好，密封性能越好，因此需要对密封面进行精细加工，以确保其粗糙度和平面度符合要求。

（三）工作压力和温度 工作压力和温度对金属波纹管密封性能有着重要影响，随着工作压力和温度的升高，波纹管的弹性变形能力会降低，密封性能会变差，因此需要根据实际工况选择合适的材料和结构，以确保在工作压力和温度范围内具有良好的密封性能。

（四）介质的腐蚀性 介质的腐蚀性对金属波纹管密封性能有着重要影响，在腐蚀性介质中工作的金属波纹管密封需要选择具有良好耐腐蚀性的材料，以确保波纹管的使用寿命和密封性能。

（五）安装和维护 安装和维护对金属波纹管密封性能有着重要影响，安装不当会导致波纹管变形不均匀、密封面贴合不良等问题，从而影响密封性能，维护不当会导致波纹管腐蚀、老化等问题，从而降低密封性能，因此需要严格按照安装和维护规程进行操作，以确保金属波纹管密封的可靠性和稳定性。

金属波纹管密封的应用领域

（一）石油化工 在石油化工行业中，金属波纹管密封广泛应用于各种泵、压缩机、阀门等设备上，在离心泵中，金属波纹管密封可以防止介质泄漏，提高泵的效率和可靠性；在压缩机中，金属波纹管密封可以防止气体泄漏，提高压缩机的性能和寿命；在阀门中，金属波纹管密封可以防止介质泄漏，保证阀门的关闭性能和密封性能。

（二）航空航天 在航空航天领域，金属波纹管密封对设备的可靠性和安全性有着至关重要的作用，在航空发动机中，金属波纹管密封可以防止高温高压气体泄漏，保证发动机的正常运行；在航天器中，金属波纹管密封可以防止液体和气体泄漏，保证航天器的可靠性和安全性。

（三）电力 在电力行业中，金属波纹管密封广泛应用于各种泵、压缩机、阀门等设备上，在火力发电厂中，金属波纹管密封可以防止介质泄漏，提高泵的效率和可靠性；在核电站中，金属波纹管密封可以防止放射性物质泄漏，保证核电站的安全性和可靠性。

（四）冶金 在冶金行业中，金属波纹管密封广泛应用于各种泵、压缩机、阀门等设备上，在高炉鼓风机中，金属波纹管密封可以防止高温高压气体泄漏，保证高炉鼓风机的正常运行；在轧钢机中，金属波纹管密封可以防止润滑油泄漏，保证轧钢机的性能和寿命。

（五）其他领域 除了上述领域外，金属波纹管密封还广泛应用于食品、制药、环保等领域，在食品加工行业中，金属波纹管密封可以防止食品污染，保证食品的安全性和卫生性；在制药行业中，金属波纹管密封可以防止药物泄漏，保证药物的质量和疗效；在环保行业中，金属波纹管密封可以防止污水和废气泄漏，保护环境和人类健康。

金属波纹管密封技术的发展趋势

（一）材料的不断创新 随着科技的不断进步，新型材料不断涌现，为金属波纹管密封技术的发展提供了更多的选择，金属波纹管密封材料将朝着高性能、耐腐蚀、耐高温、耐低温等方向发展，新型的复合材料、纳米材料等将有望在金属波纹管密封中得到应用。

（二）结构的不断优化 为了提高金属波纹管密封的性能和可靠性，结构的不断优化将是未来的发展趋势，金属波纹管密封的结构将朝着更加紧凑、高效、可靠的方向发展，新型的波纹管结构、密封面结构等将有望在金属波纹管密封中得到应用。

（三）智能化监测与控制 随着智能化技术的不断发展，金属波纹管密封的智能化监测与控制将成为未来的发展趋势，金属波纹管密封将配备智能化监测系统，能够实时监测密封性能、工作压力、温度等参数，并能够根据监测结果自动调整密封参数，提高密封性能和可靠性。

（四）标准化与规范化 为了提高金属波纹管密封的质量和可靠性，标准化与规范化将是未来的发展趋势，金属波纹管密封将制定更加严格的标准和规范，确保金属波纹管密封的质量和可靠性，标准化与规范化也将有助于促进金属波纹管密封技术的推广和应用。

金属波纹管密封作为一种高效、可靠的密封方式，在工业生产和工程领域中发挥着至关重要的作用，随着科技的不断进步，金属波纹管密封技术也在不断发展和完善，以满足日益提高的密封要求，金属波纹管密封技术将朝着材料的不断创新、结构的不断优化、智能化监测与控制、标准化与规范化等方向发展，相信在不久的将来，金属波纹管密封技术将在更多的领域得到广泛应用，为提高设备的可靠性和安全性做出更大的贡献。
