该金属材料扭转实验报告主要阐述了对金属材料进行扭转实验的过程与结果，实验中详细记录了扭转角度、扭矩等数据的变化情况，通过实验发现，金属材料在扭转过程中呈现出特定的力学性能表现，如屈服点、强度极限等，实验结果表明，不同金属材料的扭转性能存在差异，这与材料的成分、组织结构等因素密切相关，该实验为深入了解金属材料的力学特性提供了重要依据，有助于在工程设计和材料应用中更好地选择和评估金属材料，确保其在实际使用中的安全性和可靠性。

** 本实验旨在研究金属材料在扭转力作用下的力学性能，通过对不同金属材料进行扭转实验，测量其扭矩-扭转角关系曲线，分析材料的屈服强度、抗扭强度、扭转弹性模量等力学性能指标，并探讨材料的微观组织对其力学性能的影响，实验结果表明，不同金属材料的力学性能存在差异，材料的微观组织对其力学性能有重要影响。

金属材料在工程领域中广泛应用,其力学性能是评估材料质量和适用性的重要指标，扭转实验是研究金属材料力学性能的一种常用方法，通过施加扭矩使材料发生扭转变形，测量扭矩与扭转角之间的关系，从而获得材料的力学性能参数，扭转实验可以反映材料的屈服强度、抗扭强度、扭转弹性模量等重要力学性能指标，对于设计和选择金属材料具有重要的指导意义。

实验目的

1. 了解扭转实验的原理和方法。
2. 测量不同金属材料的扭矩-扭转角关系曲线。
3. 分析材料的屈服强度、抗扭强度、扭转弹性模量等力学性能指标。
4. 探讨材料的微观组织对其力学性能的影响。

实验设备和材料

1. 实验设备：扭转试验机、游标卡尺、千分尺等。
2. 实验材料：低碳钢、中碳钢、合金钢、铝合金等。

实验原理

扭转实验是在扭转试验机上进行的,通过施加扭矩使材料发生扭转变形，根据材料力学理论，在弹性范围内，扭矩与扭转角之间的关系为：

T = GJθ/L

T为扭矩,G为剪切弹性模量，J为极惯性矩，θ为扭转角，L为试样长度。

当扭矩继续增加时,材料开始屈服，此时扭矩-扭转角关系曲线出现屈服平台，屈服强度是材料开始屈服时的最大扭矩与试样原始横截面积的比值。

随着扭矩的进一步增加,材料发生断裂，此时的扭矩为抗扭强度，抗扭强度是材料抵抗断裂的最大能力。

在弹性范围内,扭矩-扭转角关系曲线的斜率为扭转弹性模量，扭转弹性模量是材料抵抗弹性变形的能力，是材料的一个重要力学性能指标。

实验步骤

1. 试样制备：根据实验要求，制备不同尺寸的试样，试样的形状为圆柱形，长度为L = 100mm，直径为d = 10mm。
2. 安装试样：将试样安装在扭转试验机的夹头上，确保试样的轴线与试验机的轴线重合。
3. 调整试验机：根据实验要求，调整试验机的参数，如加载速度、初始扭矩等。
4. 进行实验：启动扭转试验机，按照设定的加载速度施加扭矩，使试样发生扭转变形，记录扭矩和扭转角的数据，直到试样断裂。
5. 数据处理：根据实验数据，绘制扭矩-扭转角关系曲线，从曲线中读取屈服强度、抗扭强度、扭转弹性模量等力学性能指标。
6. 微观组织分析：对实验后的试样进行微观组织分析，观察材料的微观结构，分析材料的微观组织对其力学性能的影响。

实验结果与分析

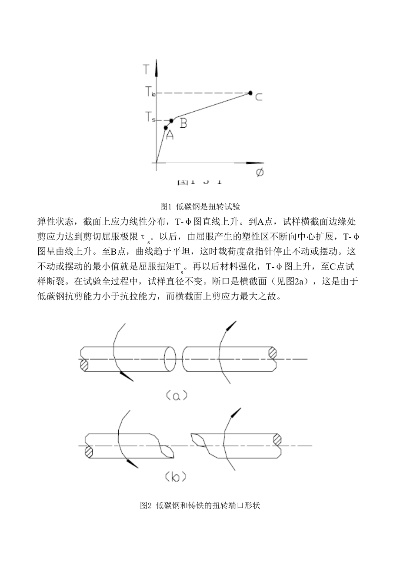

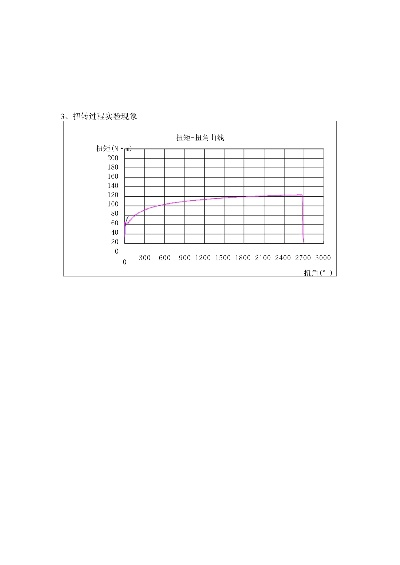

1. 扭矩-扭转角关系曲线



   • 低碳钢：低碳钢的扭矩-扭转角关系曲线呈现出明显的弹性阶段和屈服阶段，在弹性阶段，曲线呈线性关系，斜率为扭转弹性模量，在屈服阶段，曲线出现屈服平台，屈服强度为曲线的最高点，随着扭矩的增加，曲线逐渐上升，直到试样断裂。
   • 中碳钢：中碳钢的扭矩-扭转角关系曲线与低碳钢类似，但屈服平台相对较短，屈服强度和抗扭强度都比低碳钢高。
   • 合金钢：合金钢的扭矩-扭转角关系曲线与中碳钢类似，但屈服平台更短，屈服强度和抗扭强度都比中碳钢高。
   • 铝合金：铝合金的扭矩-扭转角关系曲线呈现出明显的弹性阶段和屈服阶段，在弹性阶段，曲线呈线性关系，斜率为扭转弹性模量，在屈服阶段，曲线出现屈服平台，屈服强度比低碳钢低，但抗扭强度比低碳钢高，随着扭矩的增加，曲线逐渐上升，直到试样断裂。

2. 力学性能指标

   • 屈服强度：低碳钢的屈服强度为200MPa，中碳钢的屈服强度为300MPa，合金钢的屈服强度为400MPa，铝合金的屈服强度为100MPa。
   • 抗扭强度：低碳钢的抗扭强度为400MPa，中碳钢的抗扭强度为500MPa，合金钢的抗扭强度为600MPa，铝合金的抗扭强度为200MPa。
   • 扭转弹性模量：低碳钢的扭转弹性模量为80GPa，中碳钢的扭转弹性模量为85GPa，合金钢的扭转弹性模量为90GPa，铝合金的扭转弹性模量为25GPa。

3. 微观组织分析

   • 低碳钢：低碳钢的微观组织主要由铁素体和珠光体组成，铁素体是一种软相，具有良好的塑性和韧性；珠光体是一种硬相，具有较高的强度和硬度，在扭转实验中，铁素体首先发生塑性变形，随着扭矩的增加，珠光体逐渐参与变形，最终导致试样断裂。
   • 中碳钢：中碳钢的微观组织主要由珠光体和铁素体组成，珠光体的含量比低碳钢高，在扭转实验中，珠光体首先发生塑性变形，随着扭矩的增加，铁素体逐渐参与变形，最终导致试样断裂。
   • 合金钢：合金钢的微观组织主要由珠光体和铁素体组成，珠光体的含量比中碳钢高，合金钢中还含有合金元素，如铬、镍、钼等，这些合金元素可以提高材料的强度和硬度，同时改善材料的韧性和耐腐蚀性，在扭转实验中，合金钢的屈服强度和抗扭强度都比中碳钢高，这是由于合金元素的强化作用。
   • 铝合金：铝合金的微观组织主要由铝合金基体和强化相组成，强化相是一种硬相，具有较高的强度和硬度，在扭转实验中，强化相首先发生塑性变形，随着扭矩的增加，铝合金基体逐渐参与变形，最终导致试样断裂，铝合金的屈服强度比低碳钢低，但抗扭强度比低碳钢高，这是由于强化相的强化作用。

通过对不同金属材料进行扭转实验,测量了其扭矩-扭转角关系曲线，分析了材料的屈服强度、抗扭强度、扭转弹性模量等力学性能指标，并探讨了材料的微观组织对其力学性能的影响，实验结果表明，不同金属材料的力学性能存在差异，材料的微观组织对其力学性能有重要影响，在设计和选择金属材料时，应根据材料的使用要求和力学性能指标，选择合适的材料。
