为什么需要管子规格尺寸表？

管道规格远不止“粗细”那么简单，它是一个包含外径、内径、壁厚、长度、螺纹标准、压力等级等多维度的复杂体系，不同材质、不同用途的管道，其规格标准也截然不同。

1. 确保兼容性与互换性：在维修或扩建现有管道系统时，必须使用与原有管道规格完全一致的管材和管件，尺寸表能帮助您快速定位所需规格，避免因尺寸错误导致的无法安装或泄漏风险。
2. 精确计算与预算：在项目前期，工程师需要根据流量、压力等参数计算并选择最合适的管径，采购人员则需根据壁厚、材质和长度精确计算用料量和成本，一份全面的尺寸表是精确报价和预算控制的基石。
3. 指导加工与安装：对于技术工人，尤其是进行管道切割、弯管、套丝或焊接时，必须严格参照尺寸表中的公差和标准进行操作，螺纹的牙型、螺距和旋合长度都有严格规定，任何偏差都可能导致密封失效。

如何解读管子规格尺寸表？

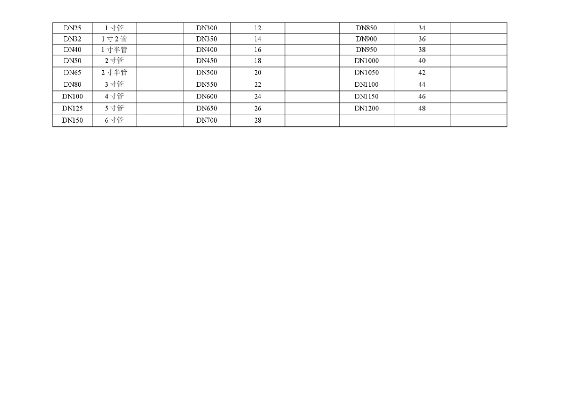

一张完整的管子规格尺寸表会包含以下核心信息（以常见的公称直径DN系列为例）：

• 公称直径 (Nominal Diameter, DN)：这是一个无量纲的数字，与管道的实际内径或外径相关但不完全相等，主要用于标识管材和管件的规格，方便统一称呼，DN50的钢管、PVC管或法兰，其实际尺寸可能不同，但它们属于同一“规格级别”，可以相互连接。
• 外径 (Outside Diameter, OD)：管道外壁的直径，对于无缝钢管和焊接钢管，这是非常关键的尺寸。
• 内径 (Inside Diameter, ID)：管道内壁的直径，直接影响流体的通流量，内径 = 外径 - 2 × 壁厚。
• 壁厚 (Wall Thickness)：管壁的厚度，通常用“Schedule”（系列号，如Sch. 40, Sch. 80）或直接以毫米表示，壁厚直接决定了管道所能承受的压力强度。
• 标准体系：注明该尺寸所遵循的标准，如国标(GB)、美标(ANSI/ASME)、德标(DIN)、日标(JIS)等，这是解读尺寸表的前提，不同标准下的DN50管道，实际尺寸可能有细微差别。

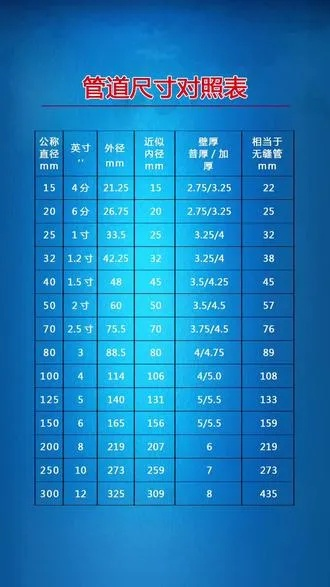

（此处应附有一张清晰的、标注了OD, ID, 壁厚等信息的管子规格尺寸表图片） [图片描述：一张结构清晰的表格，横向表头分别为：公称直径(DN)、外径(OD/mm)、普通壁厚(Sch 40/mm)、加厚壁厚(Sch 80/mm)、理论重量(kg/m)等，下方配以钢管和管件的实物剖面图，直观展示各尺寸参数的含义，]

常见管材规格体系简介

1. 焊接钢管/无缝钢管：常用“公称直径DN”和“系列号Sch.”来表示，DN100 Sch.40的钢管，其外径通常是114.3mm，但壁厚比DN100 Sch.80的要薄，GB/T 8163、GB/T 3091等是常用国标。
2. PVC/UPVC/CPVC塑料管：通常以外径为核心尺寸进行标注，如Φ20mm、Φ25mm（表示外径），同时会标注壁厚等级（如PN1.6表示公称压力1.6MPa）。
3. PPR管：以外径×壁厚表示，如D20×2.3mm，其规格与SDR值（标准尺寸比，外径/壁厚）相关，SDR值越小，壁越厚，承压能力越强。
4. 铸铁管：常用公称直径DN表示，但历史悠久，有A型、B型等不同接口标准，需特别注意。
5. 铜管：通常以外径（OD）来表示，并分为硬态和软态，常用于制冷、供水系统。

如何获取与使用“大全图片”？

在互联网时代,获取一份尺寸表并非难事，但关键在于其准确性和权威性。

1. 权威来源优先：首选各大钢铁厂、塑料管生产商官网发布的产品手册和技术资料，行业协会、标准发布机构的网站（如标准分享网）也是可靠来源。
2. 专业论坛与平台：许多工程技术论坛、设计师社区会有热心网友分享整理好的高清汇总图片或PDF文件，但使用前最好与官方数据进行交叉验证。
3. 实际应用：将下载或收藏的“管子规格尺寸表大全图片”保存在手机或电脑中方便随时查阅，对于高频使用的规格，甚至可以打印出来贴在工作室的墙上，在阅读时，务必先看清其所依据的标准版本，避免混用标准导致错误。
